管道防腐共聚物底膠，也稱：聚乙烯防腐膠粘劑（熱熔膠），是目前國內(nèi)外選用聚乙烯塑料對埋地輸油、輸氣、給排水鋼質(zhì)管道進行外防腐2PE結構的底膠，3PE結構的中間膠粘劑層，又名：管道防腐膠粘劑和管道防腐熱熔膠，她也可用于其他用途鋼材聚乙烯涂層結構中增加附著力。

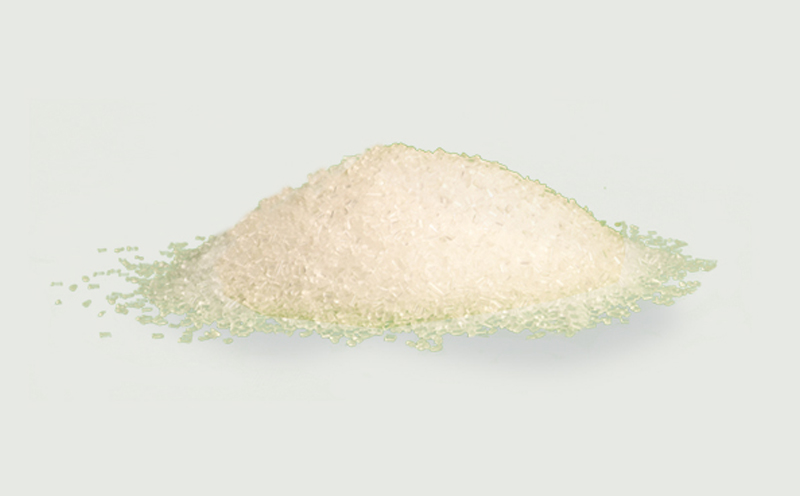

我公司依據(jù)SY/T 0413-2002和GB/T 23257-2017標準要求生產(chǎn)的聚乙烯防腐層膠粘劑，系馬來酸酐接枝烯烴共聚物，外觀為光亮透明的魚眼形均勻顆粒，為當前國內(nèi)新技術新工藝。管道防腐共聚物底膠性能優(yōu)異、質(zhì)量穩(wěn)定，與多種聚乙烯材料及環(huán)氧粉末匹配性優(yōu)良。產(chǎn)品自投放市場近十以來，深得廣大用戶好評，并為多項優(yōu)質(zhì)工程奠定下堅實的基礎。是3PE油氣管道防腐工程共聚物底膠廠家。
1、其活性基團能和環(huán)氧樹脂形成化學鍵結合，并能和鋼基材形成極性的分子間力結合，其聚烯烴主鏈和聚乙烯層形成均相熔融結合，因此形成極高的粘接強度。
2、具有良好的物理機械性能、電絕緣性能、抗蠕變性能。
3、具有熱塑性塑料相同的加工工藝性能。
4、使用中不開叉、不斷帶、不粘膜、成型快。
項目名稱 | 單 位 | 標準值 | 實測值 | |
外觀 | ∕ | 顆粒均勻 | 光亮透明的均勻顆粒 | |
密度 | g/cm3 | 0.92～0.95 | 0.937 | |
熔體指數(shù)（190℃，2.16kg） | g/10min | ≥0.7 | 2.25 | |
維卡軟化點 | ℃ | ≥90 | 109 | |
脆化溫度 | ℃ | ≤-50 | ＜-50 | |
拉伸強度 | MPa | ≥17 | 26 | |
斷裂伸長率 | % | ≥600 | 780 | |
體積電阻率 | Ω·m | ≥1.0×1013 | 4.2×1013 | |
電氣強度 | Mv/m | ≥25 | 32 | |
剝離強度 | 25℃ | N/cm | ≥100 | ≥155 |
50℃ | N/cm | ≥70 | ≥155 | |
1、常規(guī)包裝選用紙塑復合防潮袋，凈重25kg/袋。
2、可根據(jù)客戶需要進行定制。

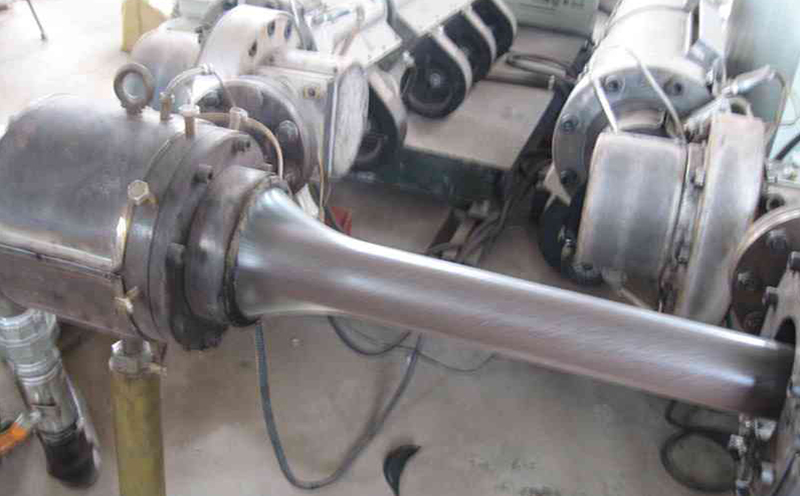

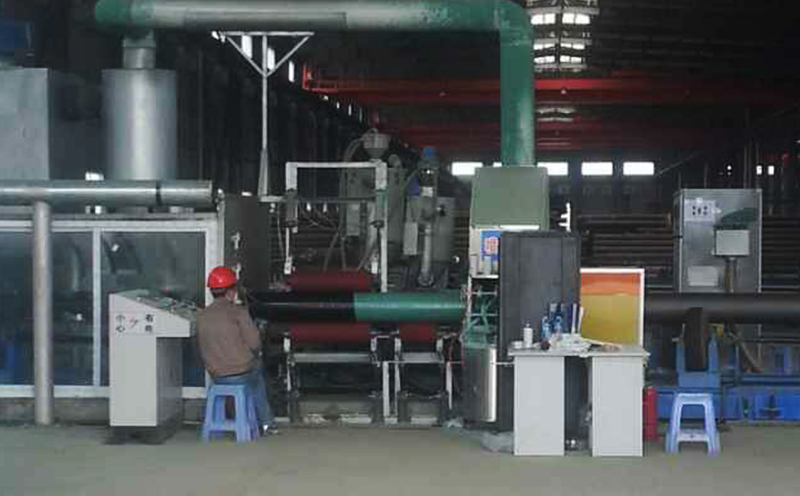

1、產(chǎn)品適用于2PE 、3PE防腐結構的擠出纏繞工藝和擠出包覆工藝，也可制成粉末用于粉末噴涂。
2、產(chǎn)品擠出加工推薦參數(shù)：
溫度：加料段150℃～170℃ ；機頭190℃～200℃ ；壓縮段170℃～180℃；適配器200℃～230℃；均化段180℃～200℃；口模190℃～230℃。
擠出機螺桿轉速：應根據(jù)擠出機的螺桿結構、螺桿長徑比、口模系數(shù)、熔膜延伸長度（口模與鋼管距離）、配套設備、加工速度等條件設定和調(diào)整。
3、產(chǎn)品用于2PE防腐結構時，推薦鋼管加熱溫度在200℃～230℃間調(diào)整。
4、產(chǎn)品用于3PE防腐結構時，鋼管加熱溫度應根據(jù)配套環(huán)氧粉末的凝膠化時間確定。推薦鋼管加熱溫度在150℃～200℃間調(diào)整。
1、運輸、存儲及使用過程中：防潮（若受潮必須經(jīng)烘干后再用）、防油污、防酸堿、防陽光暴曬，注意明火。
2、保質(zhì)期限12個月。
友情鏈接 link
